    SiLM27519
    单通道 20V, 4A/5A 高速低边门极驱动器
    样片申请
    SiLM27519 Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SiLM27519 器件是单通道高速低边门极驱动器,可有效驱动 MOSFET 和 IGBT 等功率开关。SiLM27519 采用一种能够从内部极大的降低直通电流的设计,将高峰值的源电流和灌电流脉冲提供给电容负载,以实现轨到轨的驱动能力和典型值仅为 18ns 的极小传播延迟。

    SiLM27519 在 12V 的 VDD 供电情况下,能够提供 4A 的峰值源电流和 5A 的峰值灌电流。


    产品特性

    低成本的门极驱动方案可用于替代 NPN 和 PNP 分离器件方案

    4A 的峰值源电流和 5A 的峰值灌电流能力

    快速的传输延时(典型值为 18ns)

    快速的上升和下降时间(典型值为 7ns/5ns)

    4.5V 到 20V 的单电源范围

    VDD 欠压闭锁功能

    兼容 TTL 和 CMOS 的输入逻辑电压阈值

    双输入设计(可选择反相或非反相驱动配置)

    输入浮空时输出保持为低

    工作温度范围为 -40°C 到140°C

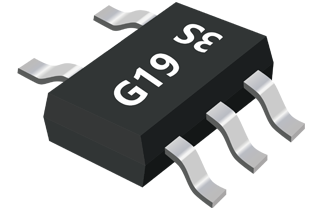

    提供 SOT23-5 的封装选项

    安规认证
    典型应用图


    产品参数表

    展开过滤器
    Part Number Power Switch IOH/IOL(A) Input VCC (V) Prop. Delay(ns) Tr/Tf Typ. (ns) Operating Temp(℃) Package Group Packing/QTY
    SiLM27519AD-7GIGBT/MOSFET4.0/5.04.5-2018/187/5-40 ~ 125SOT23-5Reel/3000
